Ποιες είναι οι μηχανικές ιδιότητες του SA203 Βαθμού Β;

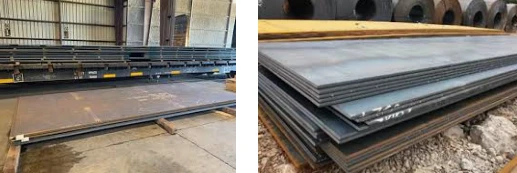

SA203 Βαθμός Βείναι μια πλάκα νικελίου-κράμα χάλυβα τυποποιημένη σύμφωνα με τον κώδικα ASME Boiler and Pressure Vesel Code (Ενότητα II, Μέρος Α). Έχει σχεδιαστεί ειδικά για χαμηλή-θερμοκρασία και κρυογονική συντήρηση σε συγκολλημένα δοχεία πίεσης και άλλες κρίσιμες κατασκευές όπου απαιτείται καλή σκληρότητα εγκοπής σε θερμοκρασίες κάτω από{3}}μηδενικές
Οι μηχανικές ιδιότητες για το SA203 Grade B ορίζονται από την προδιαγραφή ASME SA-203/SA-203M. Ακολουθούν οι βασικές ιδιότητες για τις πιο κοινές περιοχές πάχους πλάκας.
Βασικές Μηχανικές Ιδιότητες (ASME SA-203/SA-203M)
1. Ιδιότητες εφελκυσμού (για πλάκες Πάχος μικρότερο ή ίσο με 2,5 in / 63,5 mm):
Αντοχή εφελκυσμού: 65 – 85 ksi (450 – 585 MPa)
Αντοχή διαρροής (ελάχιστη): 37,5 ksi (260 MPa)
Επιμήκυνση (Ελάχιστη σε 2 in / 50 mm):
22% για τα διαμήκη δείγματα
18% για εγκάρσια δείγματα
2. Ιδιότητες εφελκυσμού για παχύτερες πλάκες:
Οι ιδιότητες μειώνονται με την αύξηση του πάχους ανά τους πίνακες του προτύπου.
Για πλάκες > 2,5 έως 4 ίντσες (63,5 έως 100 mm):
Αντοχή εφελκυσμού: 65 – 85 ksi (450 – 585 MPa)
Ισχύς διαρροής (ελάχ.): 35,5 ksi (245 MPa)
Για πλάκες > 4 έως 8 ίντσες (100 έως 200 mm):
Αντοχή εφελκυσμού: 63 – 83 ksi (435 – 570 MPa)
Ισχύς διαρροής (ελάχ.): 33 ksi (230 MPa)
3. Ανθεκτικότητα κρούσης (Charpy V-Notch):
Η δοκιμή πρόσκρουσης είναι μια θεμελιώδης απαίτηση για υλικά SA203.
Η τυπική θερμοκρασία δοκιμής για τον βαθμό Β είναι -75 βαθμοί F (-60 βαθμοί).
Ελάχιστα κριτήρια αποδοχής (για δείγματα πλήρους μεγέθους-, 10 mm x 10 mm):
Μέσος όρος 3 δειγμάτων: 15 ft-lbf (20 J) ελάχιστο.
Ελάχιστο μεμονωμένο δείγμα: 12 ft-lbf (16 J).
Σημείωση: Οι αγοραστές μπορούν να καθορίσουν χαμηλότερες θερμοκρασίες δοκιμής (π.χ. -100 βαθμοί F / -73 βαθμοί ) ή υψηλότερες τιμές ενέργειας, οι οποίες θα αντικατοπτρίζονται στην πιστοποίηση υλικού.
Συνοπτικός πίνακας (για πλάκες Μικρότερο ή ίσο με 2,5 ίντσες / 63,5 mm)
Σημαντικές σημειώσεις εφαρμογής:
Θερμική επεξεργασία: SA203 Βαθμού Β παρέχεται σε κανονικοποιημένη ή κανονικοποιημένη και σκληρυμένη κατάσταση για την επίτευξη αυτών των ιδιοτήτων.
Κύριος οδηγός σχεδίασης: Το κύριο κριτήριο επιλογής του δεν είναι η υψηλή αντοχή, αλλά η επαληθευμένη αντοχή σε χαμηλή-θερμοκρασία. Η σχετικά μέτρια αντοχή διαρροής (37,5 ksi) αντισταθμίζεται από την εξαιρετική αντοχή στην κρούση στους -75 βαθμούς F, καθιστώντας το μια κλασική επιλογή για δοχεία πίεσης χαμηλής θερμοκρασίας.
Επίδραση πάχους: Χρησιμοποιείτε πάντα τις τιμές ιδιοτήτων που αντιστοιχούν στο πραγματικό πάχος της πλάκας από τον πίνακα ASME SA-203M κατά το σχεδιασμό.
Πιστοποίηση: Η αναφορά δοκιμής μύλου (MTR) πρέπει να πιστοποιεί τόσο τις ιδιότητες εφελκυσμού όσο και τα αποτελέσματα κρούσης Charpy στην καθορισμένη θερμοκρασία.
Ουσιαστικά, το μηχανικό προφίλ του SA203 Grade B χαρακτηρίζεται από μέτρια αντοχή σε συνδυασμό με τυποποιημένη, εγγυημένη σκληρότητα στους -75 βαθμούς F, καθιστώντας το ένα αξιόπιστο και ευρέως χρησιμοποιούμενο υλικό για κρυογονικές εφαρμογές.
1.Τι είναι το SA203 Grade B;
Το SA203 Grade B είναι μια πλάκα από νικέλιο-κράμα χάλυβα σχεδιασμένη για σέρβις δοχείων πίεσης χαμηλής-θερμοκρασίας, με ονομαστική περιεκτικότητα σε νικέλιο 2,25%, προσφέροντας καλή αντοχή στην εγκοπή για εφαρμογές έως περίπου -75 βαθμούς F (-60 βαθμοί ).
2. Ποια είναι η χημική σύσταση του SA203 Βαθμού Β;
Η σύνθεσή του περιλαμβάνει περίπου 2,25% Νικέλιο, μαζί με ελεγχόμενες ποσότητες άνθρακα (max 0,17%), μαγγάνιο (max 0,70%), πυρίτιο (0,15-0,40%), φώσφορο και θείο.
3. Ποιες είναι οι μηχανικές ιδιότητες του SA203 Βαθμού Β;
Οι βασικές μηχανικές ιδιότητες περιλαμβάνουν ελάχιστη αντοχή εφελκυσμού 65-85 ksi (450-585 MPa) και ελάχιστη αντοχή διαρροής 37,5 ksi (260 MPa) για πλάκες πάχους έως 2,5 ίντσες.
4.Είναι το SA203 Grade B ανθρακούχο χάλυβα ή κράμα χάλυβα;
Έχει ταξινομηθεί ως νικέλιο-κράμα χάλυβα λόγω της σκόπιμης και σημαντικής (2,25%) περιεκτικότητάς του σε νικέλιο, η οποία τον διαφοροποιεί από τους ανθρακούχους χάλυβες και του προσδίδει βελτιωμένες ιδιότητες χαμηλής- θερμοκρασίας.
5. Ποια είναι η αντοχή σε κρούση του SA203 Βαθμού Β;
Το SA203 Grade B είναι γνωστό για την καλή σκληρότητα των εγκοπών, που συνήθως απαιτεί Charpy V-Δοκιμή πρόσκρουσης εγκοπής στους -75 βαθμούς F (-60 μοίρες ) με καθορισμένες ελάχιστες τιμές απορροφούμενης ενέργειας.
6. Πώς διαφέρει το SA203 Grade B από το Grade A, D και E;
Η κύρια διαφορά είναι η περιεκτικότητα σε νικέλιο. Ο βαθμός Β έχει 2,25% Ni, ενώ ο βαθμός Α έχει 2,25% Ni αλλά χαμηλότερη αντοχή, ο βαθμός D έχει 3,25% Ni και ο βαθμός Ε έχει 3,50% Ni, προσφέροντας σταδιακά καλύτερη ανθεκτικότητα σε χαμηλή-θερμοκρασία.
7. Σε τι χρησιμοποιείται το SA203 Grade B;
Χρησιμοποιείται συνήθως σε δοχεία πίεσης χαμηλής{0} θερμοκρασίας, δεξαμενές αποθήκευσης και δομικά εξαρτήματα για εφαρμογές όπως δεξαμενές προπανίου, αποθήκευση αιθυλενίου και άλλες υπηρεσίες έως τους -75 βαθμούς F (-60 βαθμούς ).
8. Μπορεί το SA203 Grade B να συγκολληθεί;
Ναι, έχει καλή συγκολλησιμότητα. Ωστόσο, οι διαδικασίες συγκόλλησης θα πρέπει να χρησιμοποιούν πρακτικές χαμηλού-υδρογόνου και τα ταιριαστά ή κατάλληλα μέταλλα πληρωτικού κράματος νικελίου-συνιστώνται συχνά για κρίσιμες εφαρμογές.
9. Ποια είναι η θερμική επεξεργασία για SA203 Βαθμού Β;
Το SA203 Grade B συνήθως παρέχεται σε κανονικοποιημένη ή κανονικοποιημένη και σκληρυμένη κατάσταση για να επιτευχθούν οι απαιτούμενες μηχανικές ιδιότητες και σκληρότητα.
10.Είναι το SA203 Grade B κατάλληλο για κρυογονική υπηρεσία;
Ναι, είναι ένα τυπικό υλικό για μετρίως χαμηλές-θερμοκρασίες (κρυογονικές) υπηρεσίες, που χρησιμοποιείται συνήθως για εφαρμογές στην περιοχή -50 βαθμοί F έως -150 βαθμοί F (-46 βαθμοί έως -101 βαθμοί ), καθιστώντας το κατάλληλο για πολλές εφαρμογές αποθήκευσης υγροποιημένου αερίου.
Οι πλήρεις προδιαγραφές και λεπτομέρειες είναι διαθέσιμες κατόπιν αιτήματος. Οι παραπάνω πληροφορίες παρέχονται μόνο για σκοπούς καθοδήγησης. Για συγκεκριμένες απαιτήσεις σχεδιασμού, επικοινωνήστε με το τεχνικό προσωπικό πωλήσεών μας.
