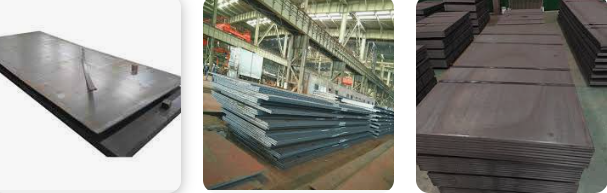

Ο χάλυβας S690QL1 είναι μια δομική πλάκα από χάλυβα υψηλής-αντοχής, σβησμένης και σκληρυμένης, η οποία ορίζεται από το πρότυπο EN 10025-6. Χρησιμοποιείται κυρίως για απαιτητικές εφαρμογές που απαιτούν εξαιρετική αντοχή και σκληρότητα, ιδιαίτερα σε ψυχρά περιβάλλοντα.
Βασικές Ιδιότητες
Το 'S' στο S690QL1 σημαίνει δομικός χάλυβας, το '690' υποδεικνύει την ελάχιστη αντοχή διαρροής σε MPa, το 'Q' σημαίνει ότι παρέχεται σε κατάσταση σβέσης και μετριασμού και το 'L1' προσδιορίζει ότι έχει βελτιωμένη αντοχή σε κρούση που έχει δοκιμαστεί σε-60 μοίρες.
| Ιδιοκτησία | Τιμή (για ονομαστικό πάχος μικρότερο ή ίσο με 50 mm) | Πηγή |
|---|---|---|
| Ελάχιστη ισχύς απόδοσης | 690 MPa | |
| Αντοχή εφελκυσμού | 770 - 940 MPa | |
| Επιμήκυνση | Ελάχιστο 14% | |
| Ανθεκτικότητα κρούσης | Ελάχιστο 30 J σε -60 μοίρες (Εγκάρσια) |
Κοινές Εφαρμογές
Ο χάλυβας S690QL1 είναι γνωστός για την υψηλή αναλογία αντοχής-προς-του βάρους, η οποία επιτρέπει ελαφρύτερα σχέδια χωρίς συμβιβασμούς στην ασφάλεια ή την απόδοση. Οι ανώτερες μηχανικές του ιδιότητες το καθιστούν κατάλληλο για:
Βαρέα μηχανήματα και μηχανήματα κατασκευής
Γερανοί και ανυψωτικός εξοπλισμός
Γέφυρες και υπεράκτιες πλατφόρμες
Εξοπλισμός εξόρυξης
Δοχεία πίεσης και δομικά στοιχεία
Η συγκόλληση του S690QL1 απαιτεί σωστά μια αυστηρή-διαδικαστική προσέγγιση για τη διατήρηση της εξαιρετικής ανθεκτικότητάς του σε χαμηλή-θερμοκρασία (εγγυημένη στους -60 βαθμούς ) και υψηλή αντοχή, ενώ αποτρέπονται ελαττώματα όπως το ράγισμα που προκαλείται από το υδρογόνο-(ψυχρή ρωγμή) ή η υπερβολική μαλακοποίηση της ζώνης λόγω θερμότητας.
Ακολουθεί ένας συνοπτικός οδηγός-βήμα προς-βήμα με βάση τις βέλτιστες πρακτικές και τα πρότυπα του κλάδου (EN 1011-2, EN ISO 15614-1):
1. Βασικές Προ-Απαιτήσεις συγκόλλησης
Προσόντα διαδικασίας: Μια προδιαγραφή διαδικασίας συγκόλλησης (WPS) πρέπει να πιστοποιηθεί με δοκιμή (π.χ. σύμφωνα με το EN ISO 15614-1) πριν από τη συγκόλληση παραγωγής. Αυτό είναι υποχρεωτικό.
Πιστοποίηση υλικού: Βεβαιωθείτε ότι τα βασικά μέταλλα και τα μέταλλα πλήρωσης πληρούν τα απαιτούμενα πρότυπα (EN 10025-6 για S690QL1).
Σχεδιασμός και προετοιμασία αρμών: Χρησιμοποιήστε καλά επεξεργασμένες λοξότμητες-με μηχανική επεξεργασία (αποφύγετε τις εγκοπές). Αφαιρέστε όλους τους ρύπους (σκουριά, λάδι, μπογιά, υγρασία) τουλάχιστον 30 mm από τις άκρες των αρμών.
2. Επιλογή μετάλλου πλήρωσης
Τύπος: Χρησιμοποιήστε μόνο-ηλεκτρόδια/καλώδια χαμηλού υδρογόνου. Κοινές επιλογές:
SMAW (MMA): Βασικά-ηλεκτρόδια με επίστρωση (π.χ. ταξινόμηση κατά EN ISO 18276-A: E 69 6 2Ni B 6 2 H5).
GMAW/FCAW: Καλώδια με-πυρήνα ή μέταλλο-με ροή (π.χ. T 69 6 2Ni M H5).
Αντιστοίχιση αντοχής: Συνήθως, τα μέταλλα πλήρωσης (π.χ. με αντοχή διαρροής ~ 620 MPa) προτιμώνται για τη βελτίωση της σκληρότητας του μετάλλου συγκόλλησης και τη μείωση της ευαισθησίας σε ρωγμές, εκτός εάν ο σχεδιασμός απαιτεί συγκεκριμένα αντίστοιχη αντοχή.
Αποθήκευση & Χειρισμός: Αποθηκεύστε τα ηλεκτρόδια/ροή σε φούρνο στεγνώματος στους 100–150 βαθμούς μετά το άνοιγμα. Χρησιμοποιήστε το αμέσως μετά την αφαίρεση για να αποφύγετε την απορρόφηση υδρογόνου.
3. Κρίσιμες Παράμετροι Συγκόλλησης
Θερμοκρασία Προθέρμανσης & Interpass: Αυστηρά ελεγχόμενη.
Τυπική προθέρμανση: 125–175 μοίρες, ανάλογα με το πάχος και τη συγκράτηση (υψηλότερη για παχύτερα τμήματα).
Εύρος Interpass: Διατηρήστε την προθέρμανση στο ελάχιστο, αλλά μην υπερβαίνετε τους 200–225 βαθμούς για να αποφύγετε την υπερβολική μαλάκυνση HAZ.
Είσοδος θερμότητας: Πρέπει να βρίσκεται εντός στενού, κατάλληλου εύρους (π.χ. 0,6–1,2 kJ/mm).
Πολύ χαμηλός → κίνδυνος σκληρού, εύθραυστου HAZ.
Πολύ υψηλή → υπερβολική ανάπτυξη κόκκων και απώλεια σκληρότητας στο HAZ.
Τεχνική συγκόλλησης: Χρησιμοποιήστε κορδόνια ή ελαφριά ύφανση. Αποφύγετε τα μεγάλα τόξα και εξασφαλίστε τη σωστή τήξη του πλευρικού τοιχώματος. Χρησιμοποιήστε χαμηλό ρεύμα για περάσματα ρίζας.
4. Δημοσιεύστε-Επεξεργασίες συγκόλλησης
Post-Weld Heat Treatment (PWHT): Often required for thick sections (>30 mm) ή πολύ συγκρατημένοι σύνδεσμοι. Η συνήθης πρακτική είναι η ανακούφιση από το στρες στους 550–600 βαθμούς για μείωση των υπολειπόμενων τάσεων και μετριασμό του HAZ.
Αργή ψύξη: Μετά τη συγκόλληση, μονώστε τη συγκόλληση για να επιτρέψετε τη σταδιακή ψύξη σε θερμοκρασία περιβάλλοντος, ειδικά σε ψυχρά περιβάλλοντα.
5. Επιθεώρηση & Δοκιμή
Μη-Μη καταστροφική δοκιμή (NDT): Υποχρεωτική για κρίσιμες συγκολλήσεις (Δοκιμή Υπερήχων - UT, Δοκιμή Μαγνητικών Σωματιδίων - MT).
Δοκιμή σκληρότητας: Για να επαληθεύσετε ότι η σκληρότητα HAZ παραμένει εντός αποδεκτών ορίων (συνήθως μικρότερη ή ίση με 380 HV10).
Δοκιμή πρόσκρουσης Charpy για συγκόλληση & HAZ: Συχνά απαιτείται στους -60 βαθμούς για να πληροί τις προϋποθέσεις της διαδικασίας.
Περίληψη:
Η συγκόλληση S690QL1 είναι μια εξαιρετικά ελεγχόμενη διαδικασία που εκτελείται καλύτερα από ειδικευμένους συγκολλητές υπό την επίβλεψη μηχανικού. Ο στόχος είναι η ελαχιστοποίηση του υδρογόνου, ο έλεγχος των θερμικών κύκλων και η διατήρηση της σκληρότητας του βασικού μετάλλου. Για οποιαδήποτε δομική εφαρμογή, η συνεργασία με έναν μηχανικό ηλεκτροσυγκόλλησης και η αυστηρή τήρηση της ειδικής διαδικασίας δεν είναι διαπραγματεύσιμες-για λόγους ασφάλειας και απόδοσης.
Χημική σύνθεση % του χάλυβα S690QL1 (1,8988): EN 10025-6-2004
| C | Σι | Mn | Ni | P | S | Cr | Μο | V | N | Σημ | Ti | Cu | Zr | B | CEV |
| μέγιστο 0,2 | μέγιστο 0,8 | μέγιστο 1,7 | μέγιστο 2 | μέγιστο 0,02 | μέγιστο 0,01 | μέγιστο 1,5 | μέγιστο 0,7 | μέγιστο 0,12 | μέγιστο 0,015 | μέγιστο 0,06 | μέγιστο 0,05 | μέγιστο 0,5 | μέγιστο 0,15 | μέγιστο 0,005 | μέγιστο 0,83 |
Μηχανικές ιδιότητες του χάλυβα S690QL1 (1,8988)
| Ονομαστικό πάχος (mm): | 3 - 50 | 50 - 100 | 100 - 150 |
| Rm- Αντοχή σε εφελκυσμό (MPa) | 770-940 | 760-930 | 710-900 |
| Ονομαστικό πάχος (mm): | 3 - 50 | 50 - 100 | 100 - 150 |
| ReH- Ελάχιστη ισχύς διαρροής (MPa) | 690 | 650 | 630 |
| KV- Ενέργεια κρούσης (J) γεωγραφικό μήκος., | 0 βαθμός 60 |
-20 βαθμοί 50 |
-40 βαθμοί 40 |
-60 μοίρες 30 |
| A- Ελάχ. επιμήκυνση Lo=5,65 √ Άρα (%) | 14 |
Τι είναι ο χάλυβας S690QL1;
Το S690QL1 είναι ένας υψηλής-αποσβεσμένος και σκληρυμένος δομικός χάλυβας ποιότητας με ελάχιστη αντοχή διαρροής 690 MPa, βελτιστοποιημένος για βελτιωμένη σκληρότητα σε χαμηλές θερμοκρασίες (έως -60 μοίρες).
Τι σημαίνει "QL1" στο S690QL1;
Το "QL1" υποδεικνύει έναν υπο-βαθμό με συγκεκριμένες απαιτήσεις αντοχής στην κρούση στους -60 βαθμούς , εξασφαλίζοντας υψηλότερη αντοχή σε εύθραυστη θραύση σε εξαιρετικά ψυχρά περιβάλλοντα.
Ποιες είναι οι κύριες εφαρμογές του S690QL1;
Χρησιμοποιείται σε κρίσιμα εξαρτήματα για μηχανική της Αρκτικής, υπεράκτιες πλατφόρμες, πύργους ανεμογεννητριών σε ψυχρά κλίματα και βαρύ-εξοπλισμό εξόρυξης που λειτουργεί κάτω από -40 βαθμούς.
Σε τι διαφέρει το S690QL1 από το S690QL;
Το S690QL1 εγγυάται αντοχή σε κρούση σε χαμηλότερη θερμοκρασία (-60 μοίρες) σε σύγκριση με το S690QL (συνήθως -40 μοίρες), καθιστώντας το κατάλληλο για πιο σοβαρές συνθήκες ψύχους.
Ποια είναι η χημική σύσταση του S690QL1;
Περιέχει στοιχεία χαμηλού-κράματος άνθρακα όπως μαγγάνιο, πυρίτιο, νικέλιο, χρώμιο, μολυβδαίνιο και βανάδιο, με αυστηρό έλεγχο των ακαθαρσιών για εξασφάλιση συγκολλησιμότητας και σκληρότητας.
Πώς να συγκολλήσετε σωστά τον χάλυβα S690QL1;
Η συγκόλληση απαιτεί χαμηλά-ηλεκτρόδια υδρογόνου, προθέρμανση (100-150 μοίρες ), ελεγχόμενη εισαγωγή θερμότητας και ανακούφιση από την πίεση μετά την{3}}συγκόλληση για τη διατήρηση της σκληρότητας και την αποφυγή ρωγμών που προκαλείται από το υδρογόνο.
Είναι το S690QL1 ανθεκτικό στη διάβρωση;
Όχι, το S690QL1 δεν είναι εγγενώς ανθεκτικό στη διάβρωση-. Απαιτεί προστατευτικές επιστρώσεις (π.χ. γαλβανισμό ή βαφή) για χρήση σε διαβρωτικά περιβάλλοντα.
Ποια πρότυπα ισχύουν για το S690QL1;
Ορίζεται σύμφωνα με το ευρωπαϊκό πρότυπο EN 10025-6, με πρόσθετες προδιαγραφές για δοκιμές κρούσης σε χαμηλή θερμοκρασία και επίπεδα ποιότητας.
Μπορεί το S690QL1 να επεξεργαστεί εύκολα;
Η κατεργασία του S690QL1 είναι δύσκολη λόγω της υψηλής αντοχής του. Απαιτεί άκαμπτα εργαλεία, επαρκή ψύξη και βελτιστοποιημένες παραμέτρους κοπής για να αποφευχθεί η υπερβολική φθορά του εργαλείου.
